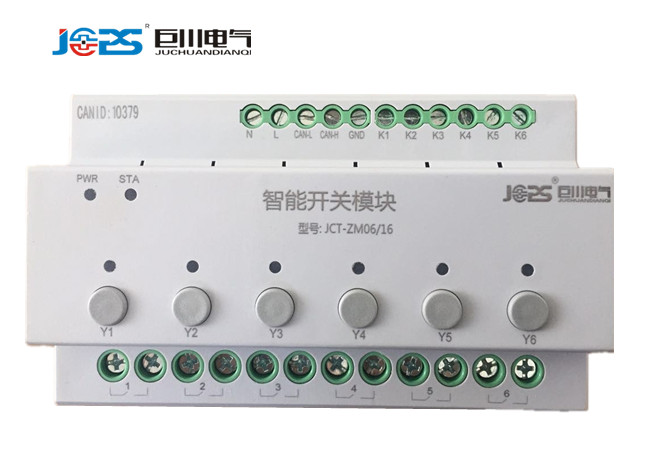

智能照明開關驅動模塊是基于總線型照明控制系統，采用模塊化分布式結構。 巨川電氣智能照明控制系統。各模塊通過總線進行傳輸與控制，完成對照明燈具以及相關設備的控制。巨川智能照明控制系統一般由執行設備、輸入設備以及總線設備三部分組成。

  采用W-bus 總線通信
  自帶應急開關按鍵，方便調試
  繼電器抗浪涌能力達到170a以上
  自帶回路狀態指示燈，開關狀態一目了然
  延時啟動功能，避免同時啟動造成對電網的沖擊
 技術參數:
工作電壓：24vdc±10%
工作電流：啟動電流：30ma，待機電流：30ma
大工作電流：60ma
工作環境：溫度：0℃ ~45℃，濕度：0~95%
通信接口：can 總線，4 位 5.08 插拔端子
負載接口：繼電器輸出，4*2 位 7.62 接線端子，  接線容量：4mm
額定電流：16a( 單路 )，瞬間輸出電流：160a( 單路 )
安裝方式：35mm 標準導軌式安裝
帶負載能力/路：16a

智能照明模塊接線圖:

產品功能優勢：
1.智能照明模塊的時控控制
智能照明模塊在系統中設定開燈關燈時間，在到達設定好的時間后，自動開燈及關燈，時控控制在系統到每回路設定不同的開燈關燈時間，時間設定范圍到每秒為單位。
2.智能照明模塊自動控制
選擇自動控制必須在智能照明模塊或系統上勾上自動功能，在時控控制的時間設定好之后，勾上自動控制功能，在到達設定的時間自動開燈關燈，每天自動循環，在節日中可選擇某天不用循環，取消選擇的節日自動開燈關燈功能。
3.消防功能
在樓宇電控中出現火災時，消防功能會通過消防感應器感應到火災，自動關閉電源，防止電線失火。
4.智能照明模塊在系統控制
必須把樓宇中所有的巨川智能照明模塊通訊接口用雙絞屏蔽線連接到系統終端里，終端安裝照明系統，整個樓宇照明系統就完成，把終端安裝控制室內，在控制室控制整個大樓已經安裝智能照明模塊的電控部。
安裝接線說明： 直接接負載而不用接觸器，驅動模塊采用標準的35mmdin導軌安裝在照明配電箱內的微型斷路器下方，接線簡單，結構明了。現場可配置傳感設備，如智能面板、人體移動感應器、光線感應器等，所有傳感設備只需要一根總線連接起來，施工簡單、使用方便、安全，傳統的面板開關也就不用安裝了，節省了大量的材料成本和施工維護成本 ls/8.20.1智能照明開關驅動模塊ls/8.20.1智能照明開關驅動模塊.
